1 六針雙排接口見于精英P6STP－FLREV11主板，用于海爾小超人766主機其電源正和電源負為兩個前置USB接口共用，因此前置的兩個USB接口需要6根線與主板連接2 八針雙排接口最常見，實際占用了十針的位置，但有兩個針的位置是空著的如精英P4VXMSREV10主板等該主板還提供了標準的九針接。

USB接口非常簡單，現在的主板USB接口一般配備兩種規格，黑色USB20和藍色USB30，有些還有紅色USB31有些USB接口上會寫有一些注明，比如“USB BIOS Flashback”，就是可以插入U盤用來刷BIOS的此外還有特殊的USB接口，USB TypeC和USB TypeB，USB TypeB常見于顯示器HUB，有些打印機等輸入輸出。

1首先，機箱的USB電纜線整齊，線路包括機箱的USB接口和交換機的按鈕線2可以在主板上找到用于連接USB的接口，該接口旁邊會出現一個USB字母3將機箱的USB電纜插入主板的USB端口，連接成功關閉機箱后，可以正常使用機箱的正面USB接口。

一機箱前接口列表Power SW=開機鍵，Power LED=開機指示燈注意正負極，reset SW=重啟鍵， LED=磁盤指示燈注意正負極，HD Audio=音頻接口，USB=USB接口二USB30接口，只需插入即可三SPERKER=蜂鳴器 四在主板上找到相應的接口 PW=POWER SWRES=RESET SW=復位開關。

接口附近通常會有標識，如“USB 20”“USB 30”“USB 31”或“USBC”，以便用戶正確識別要將USB線連接到主板上，首先需要找到主板上的USB插槽和機箱上的對應USB接口USB線通常包括數據線和電源線，需要將它們正確連接到主板上的USB插槽，這些插槽內部有金屬針腳，用于數據和電源傳輸連。

先簡單說明一下機箱上的接口一般分三種，前置USB，前置音頻，機箱前面板圖1中，標有AC97和HDAUDIO的都是前置音頻，這兩個只要插一個就行了，另一個空著華碩主板前置音頻接口類型是可調的，默認是HDAUDIO既然主板是新買的，你就把HDAUDIO插上就行了圖2中，標有USB和那個大的藍色20針的。

技嘉GAH81mDS2主板前置USB各個針腳的定義見下圖找到機箱上的前置 USB連接線，插入對應針腳即可。

主板的USB接口通常位于主板的邊緣位置，具體位置可能因主板型號和布局而異USB接口旁邊一般會標有“USB 20”“USB 30”“USB 31”或“USBC”等字樣，以區分不同的USB版本和傳輸速度連接機箱的USB線到主板時，首先需要找到機箱上的USB接口和主板上的USB插槽機箱的USB接口通常位于機箱的。

展開全部 主板USB 接口電路結構圖解 四機箱端的接法目前市場上銷售的 DIY 機箱的 USB 接頭也有兩種，一種是散的，一種是組合的，分別對應使用于非標 USB 接口和標準 USB 接口1散線接頭 2標準組合接頭一般情況下，機箱使用的 USB 接頭都使用 4 種不同顏色的線來使用之區別，其中黑色線為地線 GND 。

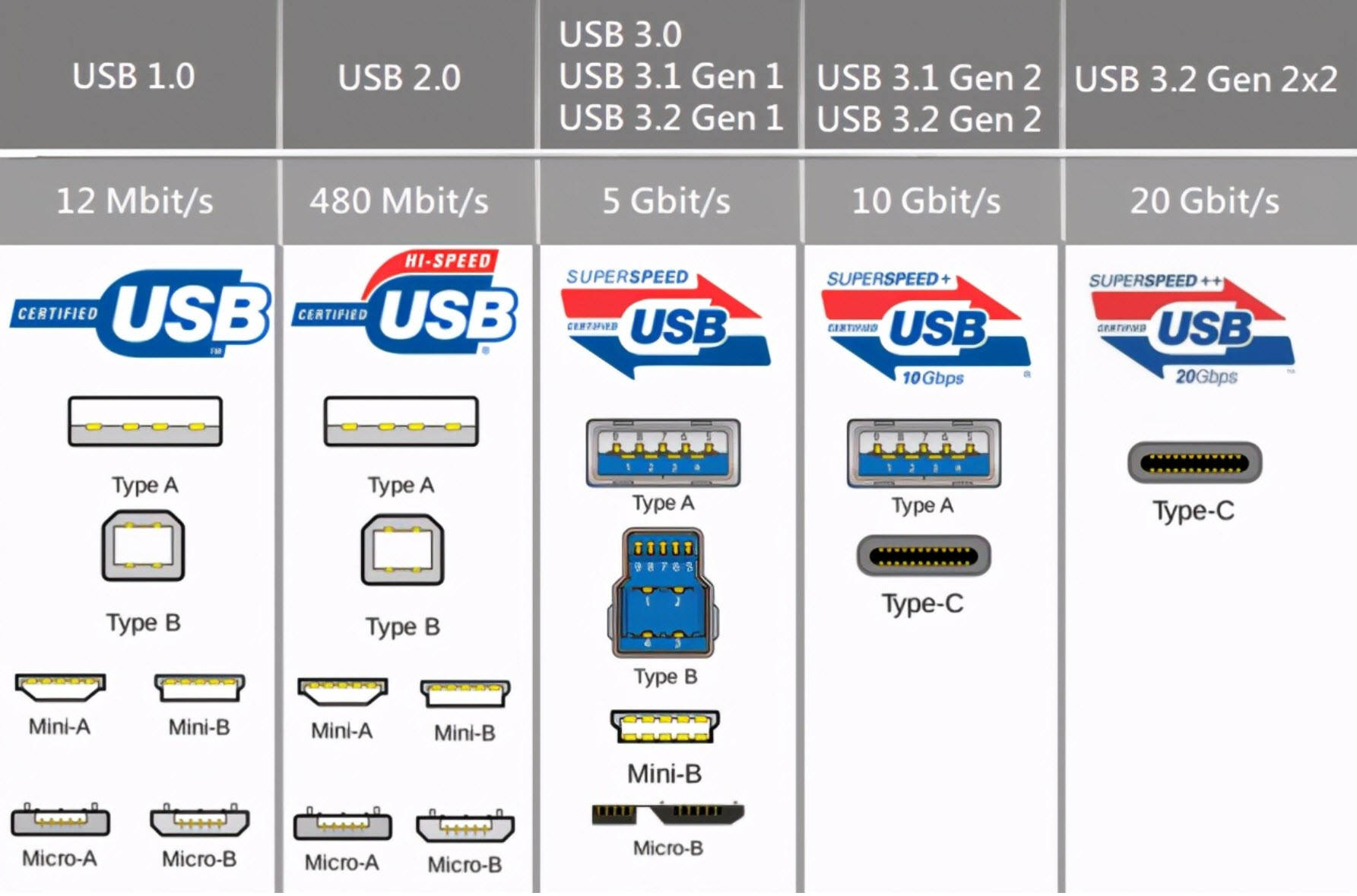

USB接口一USB接口中文名為“通用串行總線”，最常見的設備就是USB鍵鼠以及U盤等，大家也都見得多了這個接口目前有多種規格，需要大家了解，當前的100系列主板上有好多都配備了三個版本的USB接口，通常情況下可以通過顏色來區分，黑色一般為20，藍色為30，紅色為31具體區分要看USB接口的針腳數后續版本。

那么解決也輕松，你把你的插頭的對應1號的針腳用一個針撥出來，然后可以輕輕注意手要輕因為我估計你手里也沒有那種插頭的塑料殼纏點膠帶，然后可以延長一下怎么延長自己想辦法太簡單了，不講插到主板上的USB20的5v供電上面即可解決，如果你希望那個接口能承載大功率的設備，你就把。

1左右兩邊分別是USB接口，中間粉紅色是麥克風，綠色是耳機如圖所示 2上面是電源接電源插頭，感覺和以前收音機的一樣，還有很多家電也有這樣的接口如圖所示 3往下看是主板區域，鼠標和鍵du盤的插頭，只要按著顏色插就行了如圖所示 4以下是顯示屏接線口，注意插好后要扭動螺絲固定如圖。

主板上的USB接口接線操作如下找到機箱前置USB連接線這些線通常位于機箱前面板的某個位置，用于連接機箱外部的USB設備識別主板上的前置USB針腳主板上會有專門標注的前置USB針腳區域，這些針腳通常按照特定的排列方式設計，以確保連接線的正確插入正確插入連接線根據主板上前置USB針腳的指示，將機箱。

展開全部 電腦主板連接線圖解 一認識主板供電接口 圖解安裝詳細過程 在主板上，我們可以看到一個長方形的插槽，這個插槽就是電源為主板提供供電的插槽如下圖 目前主板供電的接口主要有24針與 20針兩種，在中高端的主板上，一般都采用24PIN的主板供電接口設計，低端的產品一般為20PIN不論采用24PIN和20PIN，其。

區別一從運行速度方面主板上的USB接口是板載USB主控芯片直接通過PCB板連接過去的，速度快基本不受干擾機箱上的USB接口是機箱自帶的，通過內部的延長線插到主板上預留的USB四針接口上區別二從性能方面沒有USB30的主板是不能通過帶有USB30接口的機箱來“補救”的區別三從穩定方面。

1 當提及主板的針腳時，quotUSB1quot和quotUSB2quot指的是主板上的兩個不同USB接口這些接口并不是分主次，而是代表主板上的不同USB連接在你之前提到的三個USB接口中，這些可能指的是機箱前置的USB接口2 在早期，計算機機箱的前置USB接口通常是由兩排針腳組成，分別對應USB的電源和數據線這種設計用于。

有的機箱廠商考慮到USB線與主板連接時的通用性，則將信號線進行分散并對每一根信號線作以標識，為了適應很多類型的USB接口但無論機箱的USB線如何定義，只要明白主板上前置USB接口的每一根針是如何定義的，就不會將USB線接錯然后找到主板上的前置USB針腳1 2 3 4 5 6 7 8 9 最簡單的識別方法就。
