用來解決因?yàn)樾薷腷ios導致不能開機的情況CLRCMOS跳線使用方法如下1將電腦主機關閉，斷開電源2移除機箱側板3在主板BIOS電池旁邊可以找到CLRCMOS跳線，共有三根針正常時，跳線帽插在左側兩根針上，這樣CMOS信息不會被清除4向上拔出跳線帽，插入右側兩根針就可以清除CMOS保存的設置信息。

當你的電腦無法響應內存插拔操作，這通常意味著主板進入了保護狀態此時，你可以嘗試清空主板的CMOS設置首先，打開機箱，在主板上尋找標記為“JP1”的三個并排小針通常，一個跳線帽會套在“1”和“2”的針腳上你需要將這個跳線帽拔出，然后將其套在標識為“2”和“3”的針腳上有些主板上。

電腦主板跳線的接法如下一CMOS清除跳線接法 位置主板BIOS芯片或電池旁邊，標有CLEAR CMOS標識形態一般為三針跳線作用用來清理CMOS中的相關數據，相當于拿掉主板上的紐扣電池默認狀態跳線帽連接在“1”和“2”的針腳上，表示“Normal”即正常使用狀態二開關及指示燈跳線接法 電源。

1 使用CMOS放電跳線 對現時的大多數主板來講，都設計有CMOS放電跳線以方便用戶進行放電操作，這是最常用的CMOS放電方法該放電跳線一般為三針，位于主板CMOS電池插座附近，并附有電池放電說明在主板的默認狀態下，會將跳線帽連接在標識為“1”和“2”的針腳上，從放電說明上可以知道為“Normal”。

一跳線最好查看主板說明書，每個主板的跳線位置都不一樣的不過一般這個跳線為三針，位于主板CMOS電池插座附近，并附有電池放電說明圖示在主板的默認狀態下，會將跳線帽連接在標識為“1”和“2”的針腳上，將跳線帽從“1”和“2”的針腳上拔出，然后再套在標識為“2”和“3”的針腳上將它們。

CMOS跳線清除方1關閉電腦，并將電源拔掉，打開機箱，在主板上找到CMOS清除跳線，其一般為一個三針跳線，在主板BIOS芯片或電池旁邊，標有CLEAR CMOS標識2正常情況下，跳線應該在12的位置上保存，拔下跳線，短接23，稍?；謴?fù)到12，CMOS即清除一分鐘之后，將跳線帽恢復到Normal狀態，重新開機即可提示放電完成后，此時CMOS中數據為空，不恢復到跳線12位。

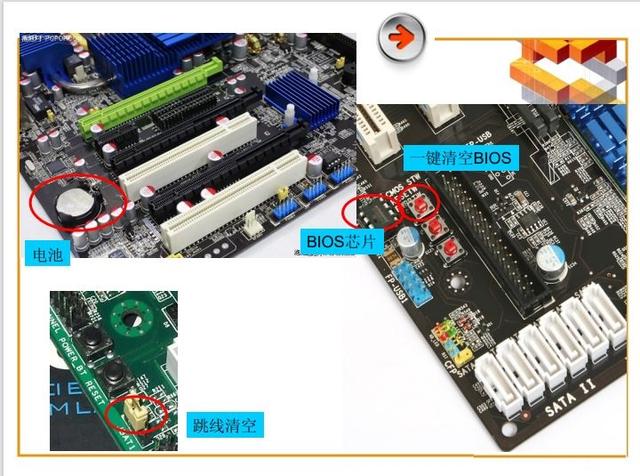

技嘉GAF2A58DS3主板的BIOS設置清除跳線開關，可以查詢主板說明書，具體位置，如下圖，為說明書截圖，位置11，即為該開關的位置如果拔掉主機電源，取掉主板上的BIOS電池，數分鐘后，也可以起到清除設置的效果。

清除CMOS設置的步驟如下對于CLR_CMOS跳線，它通常有兩個或三個線樁如果是三針跳線1 關閉電腦電源，拔掉電源插頭或移除電源適配器2 將跳線帽從默認位置23移至12位置，保持幾秒鐘，然后再移回23位置3 重新連接電源或裝上電源適配器，并啟動電腦如果是兩針。

首先需要清除身體上的靜電，可以通過觸摸機箱或接地的地線來實現，或者使用腕式靜電環來更方便地消除靜電接下來，關閉電源并打開機箱，在主板上找到CMOS清除跳線，一般它是一個三針跳線，位于主板BIOS芯片或電池旁，并標有CLEAR CMOS的標識正常情況下，跳線位于12位置保存，只需將其拔下，然后。

跳線位置主板紐扣電池旁邊有3個插針，一個跳線冒跳線冒在12上是寫保護cmos插在23上即可清除cmos，并寫入biosbios是軟件，cmos是軟件里保存的硬件信息設置 取出電池后拔掉總插銷 可以不用等待同時可以用金屬物連接安裝電池位置的正負極進行放電 采納哦。
