1、技嘉H81MS1采用Intel H81芯片組主板上的CPU插槽類型為L(zhǎng)GA 1150，支持Intel 22nm處理器，支持的CPU類型為Core i7Core i5Core i3PentiumCeleron主板上可支持支持第四代I3I5I7，E3等主流處理器以及奔騰G3XXX系列雙核CPU主板搭配CPU建議使用符合LGA 1150針腳的類型，CPU的功耗低于主板的最高；技嘉H81MDS2主板支持Intel第四代Core處理器技嘉H81MDS2是一款采用Intel H81芯片組的主板，其設計兼容LGA1150插槽的CPU根據公開發布的信息，這款主板特別適合搭配Intel第四代Core處理器，如Core i7Core i5Core i3以及Pentium和Celeron系列的處理器這些處理器都是基于相同的微架構，并具有出色的；1 技嘉H81MS1主板采用Intel H81芯片組，適用于LGA 1150插槽，能夠支持多種Intel 22nm工藝的處理器2 該主板支持的CPU類型包括Core i7Core i5Core i3Pentium以及Celeron，涵蓋了不同性能需求的應用場景3 主板兼容第四代Intel Core i3i5i7處理器，同時也支持Intel Celeron G3XXX系列的；H81是1150針腳最低規格的主板，B85相對H81好一些大致的H81和B85區別如下 功能 H81 B85 CPU自由超頻技術 否 否 內存插槽最大容量 216GB 432GB 顯卡插槽PCIE版本 20 30 多顯卡技術 否；區別就是h61的主板是1155針的支持二代三代的英特爾cpu，不支持usb30 sata30h81是1150針的四代的主板芯片組更新，支持usb30 sata30；從參數上來看，這個主板是一款低端廉價，英特1150接口ITX主板，主板供電較薄弱，主要用途是利用主板其超小尺寸的優勢，組建微型迷你電腦，這樣的電腦機箱空間小，適合搭配低功耗低端CPU，比如G1840\G3250 \I3 4170，這類普通CPU，組建小型HTPC配置；技嘉H81系列主板屬于LGA1150的8系簡板作為一線品牌，技嘉在該系列主板上展示了扎實的做工盡管它是低端主板系列，但基本的接口和功能都得到了滿足H81系列主板通常配備有標準的USB接口音頻接口和網絡接口此外，它還支持SATA接口，能滿足存儲設備的基本連接需求優點方面，技嘉H81主板的用料和設計都比；技嘉gah81ms1是一款低端主板，理論上是LGA 1150接口的CPU都可以用，但是建議使用中端CPU I34160，這一款CPU是最適合的，比這再高端的話建議更換主板，下面是I34160的CPU參數CPU主頻36GHz核心數量雙核心線程數四線程插槽類型LGA 1150針腳數目1150pin。

2、一存儲接口不同 1H81主板H81主板的存儲接口為2×SATA III接口，2×SATA II接口2H97主板H97主板的存儲接口為1×M2接口，1×SATA Express接口，4×SATA III接口3B85主板B85主板的存儲接口為4×SATA III接口，2×SATA II接口4Z97主板Z97主板的存儲接口為1×M2接口，1；妥妥的B85更好，H81是LGA1150的8系簡板，供電相沒有B85的多，而且沒有SATA30接口，以及PCIE30 X16的獨顯接口，B85定位的是LGA1150的中等主板，無論用料做工，還是接口規格都比H81好；如下H81系列只有兩個USB30接口，都是后置的，所以就沒有前置USB30接口介紹其中一款技嘉GAH81N的參數信息主芯片組 Intel H81音頻芯片 集成Realtek ALC887 8聲道音效芯片內存插槽 2×DDR3 DIMM最大內存容量 16GB主板板型 MiniITX板型外形尺寸 17×17cmz 電源插口 一個4針，一個24針電源接口；技嘉近日一口氣發布了三款基于H81的Micro ATX規格主板，它們?cè)赑CB設計上保持一致，但功能配置各有側重首先，H81MD2V主板提供雙DDR3插槽，最大內存可達16GB，擁有兩個SATA 6Gbps和兩個SATA 3Gbps接口，擴展槽則有PCIE 1和PCIE 16插槽在IO接口上，H81MD2V板載兩個USB 20一個PS2鍵鼠；H81主板最大總共支持16GB DDR3內存DDR2 SDRAM中有4Bank和8Bank的設計，目的就是為了應對未來大容量芯片的需求而DDR3很可能將從2Gb容量起步，因此起始的邏輯Bank就是8個，另外還為未來的16個邏輯Bank做好了準備封裝PackagesDDR3由于新增了一些功能，所以在引腳方面會有所增加，8bit芯片采用78；1第一步，從主板的官網上下載最新bios，解壓到U盤的根目錄下，看到如圖所示的文件，顯示H81是主程序和BIOS程序2第二步，在電腦上插上U盤，然后重啟電腦進入bios里設置U盤引導優先3第三步，重啟后就會進入DOS界面如下，輸入dir可以查看U盤里的文件選擇啟動并點擊鍵盤F12用來打開PE4。

3、技嘉H81主板是1150針腳，英特爾第四代芯片組，華碩P8Z77主板是1155針腳，英特爾第三代芯片組，兩個主板不是相同針腳和系列的，但是你說誰更好，當然是華碩Z77主板更好，支持超頻，支持多顯卡交火，擴展插槽也更多，是以前的高端系列主板，H81是低端入門級主板。

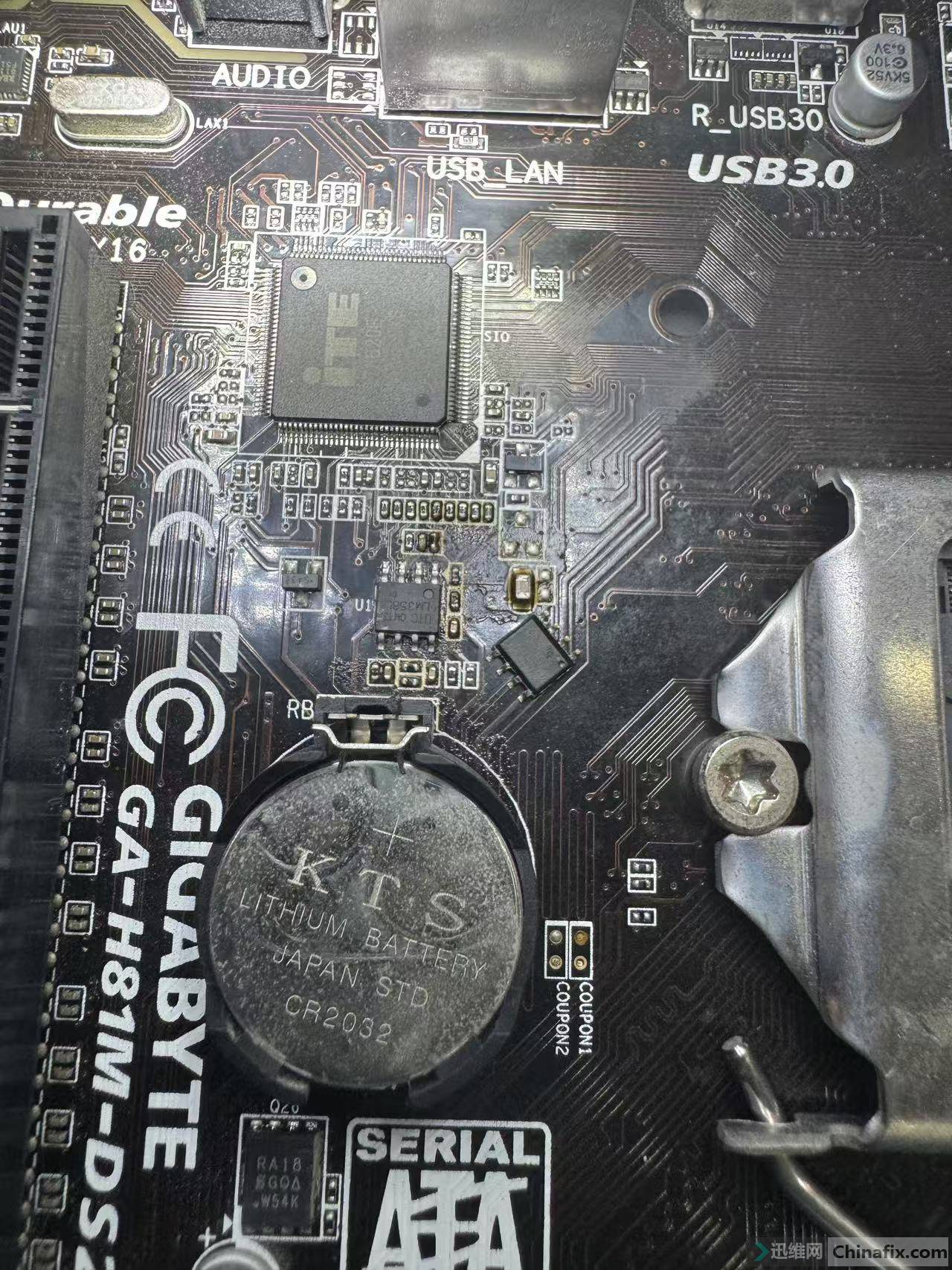

4、不一定縮水的B85和H81用料差不多如技嘉GAB85MHD3A采用3相供電，每相一上一下MOS管技嘉GAH81MDS2rev 30同樣采用3相供電，每相一上一下MOS管看看下面兩張圖就知道CPU周圍CPU插座內的電容都一樣；H81的話是可以使用i7處理器的不過性價比比較高的是e3 1230 v3，性能和i7還是不相上下的其次就是顯卡和內存了，看你具體型號而定了。
